BNC Model 686任意波形信號發生器20GS/s采樣率+14位分辨率
發布時間:2025-12-01 09:01:24 瀏覽:370

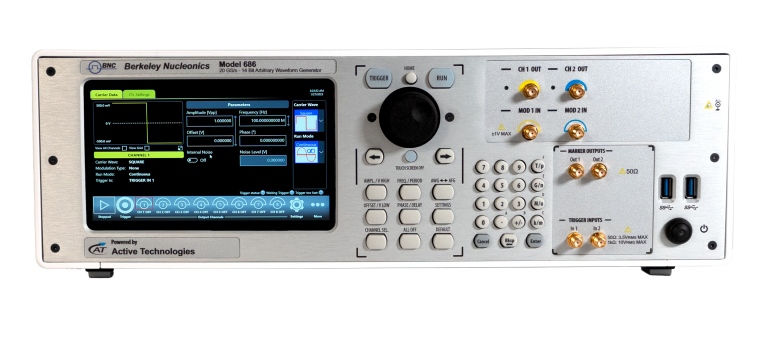

Berkeley Nucleonics Model 686是專為前沿科研與高端測試設計的多功能信號生成系統,集函數發生器、任意波形發生器(AWG)、脈沖發生器(PPG)及數字信號源于一體,滿足5G通信、量子計算、半導體測試等領域的嚴苛需求。

一、型號對比
| 型號 | 通道數 | 輸出類型 | 存儲深度 (主通道) | 擴展能力 | 典型用途 |
| 686-2C-SE | 2 | 單端 | 9.6 Gpts | 不支持 | 通用射頻/脈沖測試 |
| 686-2CD | 2 | 差分 | 9.6 Gpts | 支持數字擴展 | 高速串行信號(PCIe, SerDes) |
| 686-4C-SE | 4 | 單端 | 9.6 Gpts (CH1/3) | 不支持 | 多通道同步控制(如量子實驗) |
| 686-4CD | 4 | 差分 | 9.6 Gpts (CH1/3) | 支持數字擴展 | 汽車總線/多通道差分系統仿真 |
二、核心優勢
超高速率與精度
20GS/s實時采樣率 + 14位垂直分辨率
5.8GHz模擬帶寬(業界領先的sin(x)/x補償技術)
支持9Gpts海量存儲(可錄制長達450ms的6GHz信號)
全場景信號生成
函數模式:18mHz~6.5GHz連續覆蓋,120ps超快上升沿
AWG模式:支持多序列條件跳轉(如IF-THEN-ELSE邏輯編程)
脈沖模式:150ps最小脈寬,PRBS誤碼率<1e-12
軍工級同步性能
通道間同步誤差≤100飛秒
支持多機級聯(通過QSFP接口實現ns級同步)
三、典型應用案例
| 行業 | 應用場景 | 技術亮點 |
| 量子計算 | 操控超導量子比特的微波脈沖鏈 | 亞納秒級脈沖精度+飛秒級同步 |
| 汽車電子 | 仿真CAN FD總線干擾信號 | 內置ISO 11898-2標準波形庫 |
| 半導體測試 | 生成PCIe Gen4/5的128b/130b編碼信號 | 支持IBIS-AMI模型預加重 |
| 雷達仿真 | 線性調頻(LFM)信號生成(帶寬>2GHz) | 實時頻率跳變功能 |
Berkeley Nucleonics Corporation(BNC)自1963年成立以來,專注于設計和制造高性能射頻和微波產品,提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器,廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品,歡迎咨詢。
推薦資訊

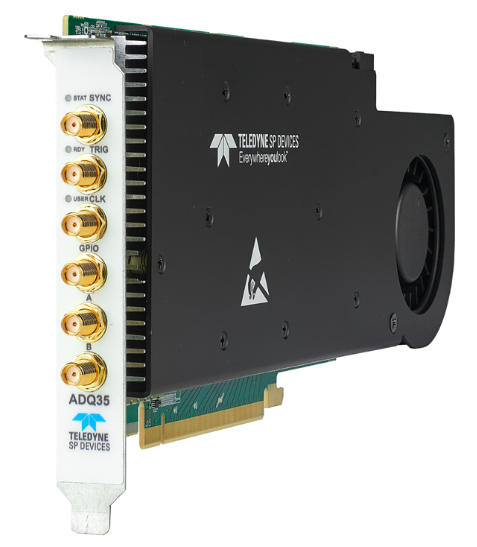

Teledyne SP Devices的ADQ35是一款高性能、12位、10 GSPS數字化儀,內置Xilinx Kintex Ultrascale KU115 FPGA,適用于多種應用。主要特點包括12位分辨率、5或10 GSPS采樣率、14 GB/s數據傳輸速度。主要應用領域包括光學掃描、激光雷達、科學儀器等。
