RFCI RFSL8935隔離器技術規格書
發布時間:2026-01-09 09:11:00 瀏覽:176
RFSL8935 是一款由 RF Circulator Isolator Inc. (RFCI) 生產的連續波(CW)隔離器 。主要應用于 8–16 GHz 的微波/毫米波系統。


關鍵性能
? 頻率范圍:8–16 GHz
? 峰值/平均前向功率:250 W / 15 W;連續反向功率:5 W
? 插入損耗:≤0.60 dB(典型)/ 0.70 dB(最大)
? 隔離度:≥17 dB(典型 19 dB)
? 回波損耗:≥19 dB
? 工作溫度 –40 ~ +85 °C,儲存 –40 ~ +95 °C

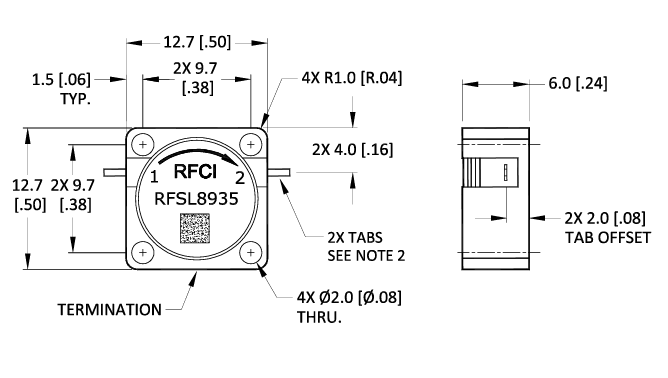

機械規格
外廓尺寸:正方形底座,邊長為 12.7 mm。
厚度:6.0 mm。
安裝孔:配備 4 個直徑為 2.0 mm 的通孔,孔距為 9.7 mm。
接線片(Tabs):包含 2 個接線片,尺寸為0.60W x 2.0L x 0.20T(mm)。
偏移量:接線片偏移距離為 2.0 mm。
典型應用
? 雷達 T/R 組件、功放、低噪放保護
? 測試儀器、微波開關矩陣
? 衛星通信、5G 小基站毫米波前端
使用注意
? 法蘭盤短時最高 +85 °C,持續高溫請降額
? 安裝扭矩 ≤0.3 N·m,避免陶瓷開裂
? 建議 PCB 預留 2×2 mm 焊盤偏移量,方便回流焊
RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊
Kuhne Electronic 是德國知名RF與微波設備制造商。本文對 Kuhne Electronic、Mini-Circuits、Analog Devices 和 Qorvo 等RF品牌進行對比,分析各品牌在微波通信、RF模塊和射頻設備領域的優勢。

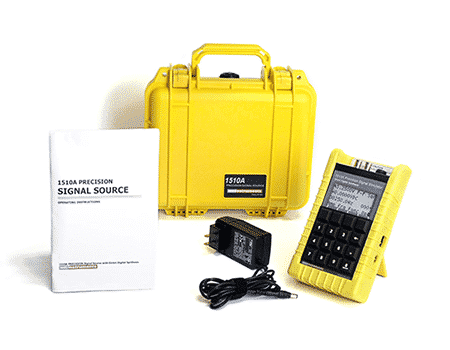

MTI Instruments 1510A 便攜式信號發生器是嚴緊的雙通道、電池供電、微處分器控制的干脆數字燈號發生器。其堅固的外部計劃和電池供電使其成為現場布置的抱負故障破除和診斷對象。
