　　一、產品概述

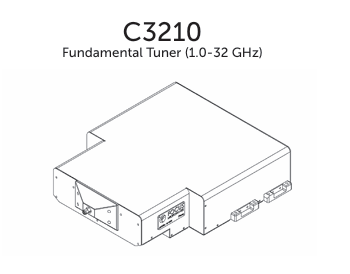

　　C3210 是 Focus Microwaves 推出的新一代 DELTA系列電動阻抗調諧器(Fundamental Tuner)，專為高頻On-Wafer測試與Load Pull應用設計。

　　該產品通過低輪廓結構設計(Low Profile)，可直接放置于晶圓邊界內，實現探針與調諧器直連，從而：

　　· 消除DUT與調諧器之間的插入損耗

　　· 提升測試精度

　　· 擴大阻抗調諧范圍

　　特別適用于：

　　· 射頻功率器件測試(PA / LNA)

　　· 5G / 毫米波研發

　　· On-wafer load pull系統

　　· 高精度阻抗匹配實驗

　　二、核心技術優勢

　　? 1. 超低插入損耗設計

　　· 探針與調諧器直接連接

　　· 幾乎消除傳統線纜/夾具帶來的損耗

　　提升大信號測量精度(Load Pull Accuracy)

　　? 2. DELTA結構(專利架構)

　　· 緊湊體積 + 高性能調諧能力

　　· 優化電磁路徑

　　· 提供更高VSWR范圍

　　? 3. 高重復性調諧性能

　　· 重復性可達 -40 dB(典型 -50 dB)

　　· 保證測試數據穩定可靠

　　? 4. 寬頻覆蓋能力

　　· 單臺設備覆蓋 1 GHz – 32 GHz

　　· 滿足從Sub-6G到毫米波前段應用

　　三、技術參數(C3210)

　　四、結構與接口特點

　　· 默認接口配置：

　　DUT側：公頭(Male)

　　Source/Load側：母頭(Female)

　　· 支持：

　　定制接口配置

　　不同測試系統集成

　　靈活適配各類探針臺與測試平臺

　　五、典型應用場景

　　1. On-Wafer Load Pull測試

　　· 晶圓級功率器件建模

　　· PA效率與線性度優化

　　 2. 5G / RF器件研發

　　· 高頻寬帶阻抗匹配

　　· 毫米波前端驗證

　　 3. 半導體測試系統集成

　　· 搭配：

　　 VNA(矢量網絡分析儀)

　　Load Pull系統

　　自動測試平臺

　　六、產品定位(系列對比)

　　在 Focus Microwaves 的調諧器產品體系中：

　　· C3210 屬于：

　　DELTA On-Wafer系列

　　高頻(1–32GHz)中高端型號

　　與同系列產品對比：

　　· C3018：1.8–30 GHz(較低頻)

　　· C3620：最高36 GHz(更高頻)

　　· C3210：性價比與性能平衡最佳型號之一

　　七、選型建議

　　如果你在選型：

　　推薦選擇 C3210 的情況：

　　· 頻率需求在 1–30 GHz

　　· 需要高VSWR調諧能力(≥20:1)

　　· On-wafer測試(非連接器測試)

　　· 追求低損耗+高精度Load Pull

　　如果你的需求是：

　　40 GHz → 建議選 C4030 / C5060B

　　· 毫米波 >67 GHz → 選 1.85mm / 1mm接口型號

　　· 更低頻(<1 GHz)→ 選 C101 / C302

更多Focus Microwaves 相關產品信息可咨詢立維創展。
