HI-1582低功耗CMOS收發器HOLT
發布時間:2024-07-15 09:24:06 瀏覽:3014
HI-1582是一款專為滿足MIL-STD-1553和MIL-STD-1760規范要求而設計的低功耗CMOS收發器。這款產品由HOLT公司開發,是BU-63133L8 MIL-STD-1553收發器的直接替代品,具有引腳兼容、外形和配合的特點。

HI-1582的主要功能包括:
發射器部分:能夠獲取互補的CMOS/TTL Manchester II雙相數據,并將其轉換為適合驅動總線隔離變壓器的差分電壓。此外,還提供了邏輯電平的Transmit Inhibit控制輸入。
接收器部分:將1553總線雙相數據轉換為適合輸入曼徹斯特解碼器的互補CMOS/TTL數據。接收器具有一個單獨的使能輸入引腳STROBE,當該引腳為低電平時,接收器輸出會被強制為邏輯“0”。

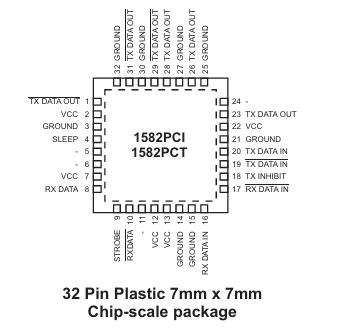

HI-1582采用32引腳塑料芯片級封裝(QFN),封裝底部集成了一個裸露的散熱器,可以焊接到PCB接地層上以實現最佳散熱效果。該產品提供工業級(-40°C至+85°C)或擴展級(-55°C至+125°C)溫度范圍選項。
特征:
符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A規范。
3.3V單電源供電。
小型7mm x 7mm 32引腳塑料芯片級封裝。
最大功耗小于0.5W。
單收發器支持完全雙冗余。
直接替代DDC BU-63133L8。
應用:
MIL-STD-1553接口
智能彈藥
門店管理
傳感器接口
儀表
測試設備
型號:
| Part# | Package Description | Temp Range | Flow | RoHS Compliant | Moisture Sensitivity Level |
HI-1582PCIF | 32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN) | -40°℃ to +85℃ | Yes | 3 | |
HI-1582PCMF | 32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN) | -55℃ to+125℃ | M | Yes | 3 |
| HI-1582PCTF | 32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN) | -55℃ to+125℃ | T | Yes | 3 |
相關推薦:
HI-1587超低功耗MIL-STD-1553雙收發器
更多HOLTIC相關產品信息可咨詢立維創展。
