JANTX1N5284-1電流調節軍級二極管Microsemi
發布時間:2024-11-19 08:56:02 瀏覽:2398
1N5283-1至1N5314-1系列電流調節二極管是一系列0.5瓦特的電流調節器件,提供從0.22毫安到4.7毫安的電流選擇,具有標準的10%公差。這些器件在廣泛的電壓范圍內調節電流,與齊納二極管(在廣泛的電流范圍內調節電壓)形成互補,并且具有相似的軸向引線封裝。這些器件以其獨特的功能作為電流限制器,提供了較大的DO-7封裝選項,內部具有雙插連接和更大的活性二極管元件。

| TYPE NUMBER | REGULATOR CURRENT Is (mA)@Vs=25V | MINIMUM DYNAMIC MPEDANCE | MINIMUM KNEE MPEDANCE | MAXIMUM LIMITING VOLTAGE | ||
| @Vs=25 V zs(MQ) (Note 1) | @VK=6.0V zk(MQ) (Note 2) | @L=0.8 Is (min) VL(Volts | ||||
| NOM | MIN | MAX | ||||
| 1N5283 | 0.22 | 0.198 | 0.242 | 25.00 | 2.750 | 1.00 |
| 1N5284 | 0.24 | 0.216 | 0.264 | 19.00 | 2.350 | 1.00 |
| 1N5285 | 0.27 | 0.243 | 0.297 | 14.00 | 1.950 | 1.00 |
| 1N5286 | 0.30 | 0.270 | 0.330 | 9.000 | 1.600 | 1.00 |
| 1N5287 | 0.33 | 0.297 | 0.363 | 6.600 | 1.350 | 1.00 |
| 1N5288 | 0.39 | 0.351 | 0.429 | 4.100 | 1.000 | 1.05 |
| 1N5289 | 0.43 | 0.387 | 0.473 | 3.300 | 0.870 | 1.05 |
| 1N5290 | 0.47 | 0.423 | 0.517 | 2.700 | 0.750 | 1.05 |
| 1N5291 | 0.56 | 0.504 | 0.616 | 1.900 | 0.560 | 1.10 |
| 1N5292 | 0.62 | 0.558 | 0.682 | 1.550 | 0.470 | 1.13 |
| 1N5293 | 0.68 | 0.612 | 0.748 | 1.350 | 0.400 | 1.15 |
| 1N5294 | 0.75 | 0.675 | 0.825 | 1.150 | 0.335 | 1.20 |
| 1N5295 | 0.82 | 0.738 | 0.902 | 1.000 | 0.290 | 1.25 |
| 1N5296 | 0.91 | 0.819 | 1.001 | 0.880 | 0.240 | 1.29 |
| 1N5297 | 1.00 | 0.900 | 1.100 | 0.800 | 0.205 | 1.35 |
| 1N5298 | 1.10 | 0.990 | 1.210 | 0.700 | 0.180 | 1.40 |
| 1N5299 | 120 | 1.080 | 1.320 | 0.640 | 0.155 | 1.45 |
| 1N5300 | 1.30 | 1.170 | 1.430 | 0.580 | 0.135 | 1.50 |
| 1N5301 | 1.40 | 1.260 | 1.540 | 0.540 | 0.115 | 1.55 |
| 1N5302 | 1.50 | 1.350 | 1.650 | 0.510 | 0.105 | 1.60 |
| 1N5303 | 1.60 | 1.440 | 1.760 | 0.475 | 0.092 | 1.65 |
| 1N5304 | 1.80 | 1.620 | 1.980 | 0.420 | 0.074 | 1.75 |
| 1N5305 | 2.00 | 1.800 | 2.200 | 0.395 | 0.061 | 1.85 |
| 1N5306 | 2.20 | 1.980 | 2.420 | 0.370 | 0.052 | 1.95 |
| 1N5307 | 2.40 | 2.160 | 2.640 | 0.345 | 0.044 | 2.00 |
| 1N5308 | 2.70 | 2.430 | 2.970 | 0.320 | 0.035 | 2.15 |
| 1N5309 | 3.00 | 2.700 | 3.300 | 0.300 | 0.029 | 2.25 |
| 1N5310 | 3.30 | 2.970 | 3.630 | 0.280 | 0.024 | 2.35 |
| 1N5311 | 3.60 | 3.240 | 3.960 | 0.265 | 0.020 | 2.50 |
| 1N5312 | 3.90 | 3.510 | 4.290 | 0.255 | 0.017 | 2.60 |
| 1N5313 | 4.30 | 3.870 | 4.730 | 0.245 | 0.014 | 2.75 |
| 1N5314 | 4.70 | 4.230 | 5.170 | 0.235 | 0.012 | 2.90 |
產品特性
JEDEC注冊:1N5283至1N5314型號已在JEDEC注冊。
高源阻抗:提供高源阻抗,有助于維持穩定的電流輸出。
內部冶金鍵合:增強了器件的可靠性和性能。
軍事資格:根據MIL-PRF-19500/463,提供JAN、JANTX、JANTXV和JANS級別的資格。
RoHS合規版本:商業級產品提供符合RoHS標準的版本。
應用優勢
雙插構造:提供更好的電流限制和穩定性。
寬電壓和溫度范圍:在廣泛的操作電壓和溫度范圍內保持穩定的電流調節。
廣泛的電流選擇:從0.22毫安到4.7毫安的廣泛電流選擇,滿足不同應用需求。
標準電流公差:提供±10%的標準電流公差,確保精確的電流控制。
靈活的安裝:提供靈活的軸向引線安裝終端,便于集成到各種電路設計中。
抗ESD:對靜電放電不敏感,提高了器件的耐用性。
輻射硬度:這些器件具有固有的輻射硬度。
電氣性能
最大額定值:包括結點和存儲溫度(-65至+175°C)、熱阻結到引線(250°C/W)、熱阻抗(25°C/W)和穩態功率耗散(在T=+50°C,L=3/8英寸時為500毫瓦)。
電氣特性:提供了不同型號的調節電流IS、最小動態阻抗zs、最小膝阻抗zk和最大限制電壓VL的數據。
封裝選項
DO-7封裝:較大的封裝選項,提供雙插內部鍵合連接和更大的活性二極管元件。
DO-213AB封裝:表面貼裝封裝,型號為1N5283UR-1至1N5314UR-1。
這些電流調節二極管適用于需要精確電流控制的各種電子應用,如電源管理、信號處理和保護電路。如果您需要更多詳細信息或有特定的技術問題,請聯系立維創展。Microsemi 是美國高可靠性電子元器件廠商,其軍級二三級管產品,被廣泛應用于全球高端市場,深圳市立維創展科技有限公司,授權代理銷售Microsemi軍級二三級產品,大量原裝現貨,歡迎咨詢。
推薦資訊

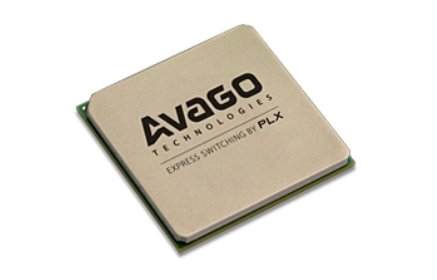

Broadcom? PEX8712設備具備多主機PCIExpress交換功能,使客戶可以根據可擴展性、高帶寬、非阻塞的互連將數臺插座連接到不同的端點,連接上多種應用軟件,包括服務器、數據存儲、通信系統圖形平臺。
